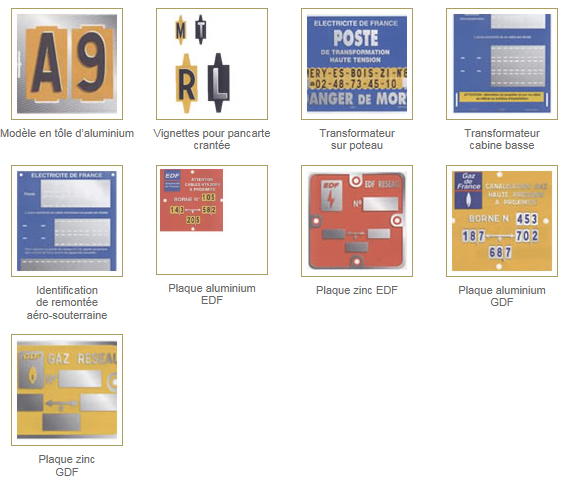

Plaques de signalisation :
La signalisation des ouvrages Enedis est un élément déterminant tant pour la sécurité que pour la maintenance des réseaux.
EPSYS propose une gamme complète de plaques de signalisation et de bornes de repérage qui garantissent un marquage performant et durable.
Toutes les plaques sont fabriquées sous certification ISO , respectant les exigences d’Enedis, RTE,SNCF,…ainsi que les normes NF.
Cette gamme met à votre disposition des plaques :
- En zamack (alliage de zinc et d’aluminium) pour un usage en milieu hostile.
- En aluminium pour un usage extérieure, avec des matériaux et des encres de dernière génération pour assurer la pérennité du repérage des ouvrages, sans contrainte graphique.
- En matériaux plastiques pour une identification souple et modulable, avec de multiples supports pour s’affranchir des contraintes telles que les autocollants, les plaques adhésives, les plaques à surfaces effaçables, et pour les installations à risques jusqu’au classement M1.
Liste non exhaustive régulièrement renouvelée en fonction des évolutions des spécifications.
Bornes de repérage :
Face à la diversité des situations rencontrées, EPSYS a développé en collaboration avec les services EDF-GDF une gamme complète et adaptée qui permet de répondre aux besoins de repérage des réseaux souterrains.
- De nombreux centres EDF-GDF utilisent et préconisent des ensembles EPSYS qui offrent une longévité prouvée du bornage en tenant compte des caractéristiques du milieu.
- Déjà référencés dans les marchés locaux ou nationaux, ces matériels sont familiers des exploitants.
- Le développement des réseaux souterrains (EDF, GDF, Télécom…) implique aujourd’hui que l’on repère les câbles ou les canalisations enterrées dans le sol.
- Pour éviter le « coup de pelle mécanique » malencontreux, ou permettre l’intervention sur un réseau défectueux, il est indispensable de repérer
les ouvrages. - Les bornes de repérage permettent d’enrichir l’identification par cartographie 1/200ème en signalant physiquement la présence d’ouvrage favorisant ainsi la rapidité des interventions.
2 gammes :
- Les bornes en béton de résine, selon 5 modèles, 2 coloris de base, et principe d’ancrage universel,
- Les bornes en aluminium
Bornes de repérage en béton de résine
Applications
Adapté au milieu rural, en particulier les bas-côtés des routes où la végétation n’est pas trop haute.
En effet, dans certains départements, la D.D.E n’autorise pas la mise en place de bornes métalliques car elles risquent d’endommager les lames des engins de tonte ou de débroussaillage.
Caractéristiques et avantages :
- Matériau coloré dans la masse avec des caractéristiques de résistance mécanique très supérieures au béton traditionnel, pour un poids inférieur,
- Excellente durée de vie, résistant aux variations de température, aux rayons ultraviolets, à l’écrasement,
- Ancrage en acier galvanisé pour résister à la corrosion,
- Résistance à l’arrachement avec des ailettes de scellement.
Méthodologie de pose :
- Préparer le terrain et positionner la borne à l’horizontal,
- Positionner la tête d’enfoncement sur la borne,
- A l’aide d’une masse , enfoncer la borne jusqu’au refus,

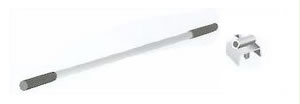

- Prendre la clé de pivotement et faire tourner l’ensemble d’un quart de tour, de manière à plier les ailettes de l’ancrage,
- Obturer la borne avec le bouchon de plastique,
- Visser la plaque de signalisation dans les chevilles prévues avec une vis.
Dans le cas d’un scellement dans un massif bétonné, l’usage de la tête d’enfoncement et de la clé de pivotement est inutile.
Différents modèles :
- Borne CUB h 60 mm (type géomètre) :
- Dimensions : l.80 x L. 80 x h.60 mm,
- Ancrage de 380mm x diamètre 32 mm,
- Pas de possibilité de fixer une plaque.
- Borne CUB h 120 mm :
- Dimensions : l.130 x L. 110 x h.120 mm,
- Ancrage de 340 ou 540 mm x diamètre 32 mm,
- Possibilité de fixer une plaque.
- Borne pyramide h 190mm :
- Dimensions : l.130 x L. 110 x h.190 mm,
- Ancrage de 300 ou 460 mm x diamètre 32 mm,
- Possibilité de fixer une plaque.
- Borne pyramide h 300 mm :
- Dimensions : l.130 x L. 130 x h.300 mm,
- Ancrage de 450 mm x diamètre 32 mm,
- Possibilité de fixer une plaque.
- Borne plate :
- Dimensions : l.200 x L.250 mm,
- A fixer dans un massif cimenté avec un ancrage à ailette ou des vis de fixation,
- Possibilité d’ajouter une plaque.
Bornes de repérage en aluminium :
En bord de route ou en plein champ, les bornes sont soumises à des agressions particulières.
EPSYS a développé une gamme de balises en aluminium résistantes à la corrosion, revêtues de peinture poudre polyester cuite au four. Elles allient esthétique, légèreté, résistance et facilité de mise en œuvre.
Les boîtes de fixation des plaques peuvent être superposées ou dos à dos selon la configuration de repérage à réaliser (présence d’un ou plusieurs réseaux).
Caractéristiques des balises aluminium :
- Aluminium 30/10ème,Hauteurs disponibles de 540 à 2000mm,
- Peinture poudre polyester cuite au four (rouge pour réseaux électriques),
- Perçages pour fixation des plaques diamètre 4.5 mm compatibles avec toutes les plaques de dimensions 120×90 mm et 105×105 mm (livraison en standard plaques non posées),
- Ancrage en acier galvanisé à chaud de 430 ou 530 mm à ailettes pliables,
- Boulonnerie fournie garantissant le couple électrolytique,
- Accessoires de pose non fournis,
- Plaques fournies avec rivets de fixation.
Un ensemble complet se compose de :
- 1 balise,
- 1 ancrage avec boulon de fixation,
- 1 ou 2 plaques avec rivets,
- Pour la pose : 1 clé de pivotement et 1 clé de serrage.
Méthodologie de pose :
- Préparer le terrain de manière à le rendre meuble, égaliser le terrain , mettre 5 à 10 cm de sable fin et compacter,
- Positionner l’ancrage verticalement,
- A l’aide d’une masse , enfoncer l’ancrage jusqu’au refus (tête de fixation au ras du sol),
- Prendre la clé de pivotement et faire tourner l’ensemble d’un quart de tour, de manière à rabattre les ailettes enfouies de l’ancrage et rendre l’ensemble résistant à l’arrachement,
- Positionner la balise et fixer l’ensemble à l’aide du matériel fourni en utilisant la clé de serrage,
- Obturer le tube de la balise avec le bouchon d’étanchéité fourni,
- Appliquer la plaque de votre choix (aluminium ou zamack) de dimensions 120×90 mm ou 105×105 mm en utilisant les rivets de 4,5mm fournis.
